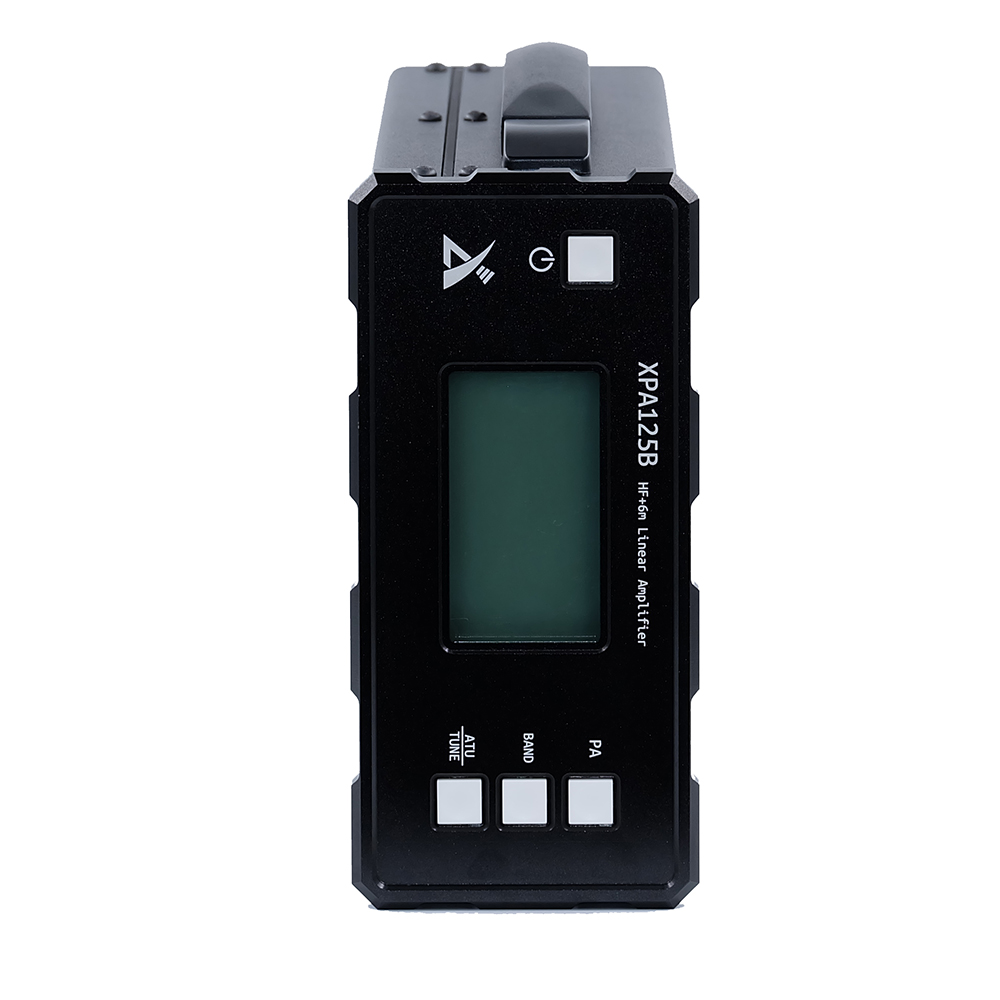

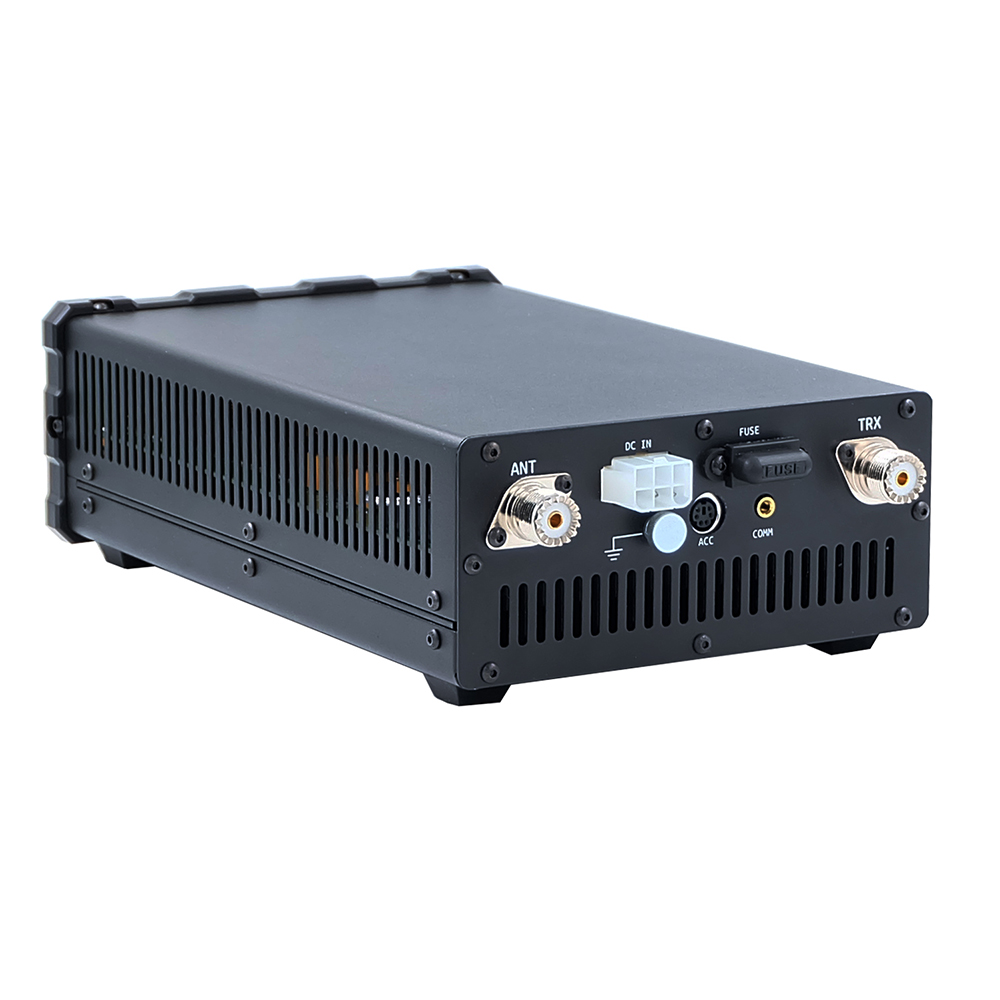

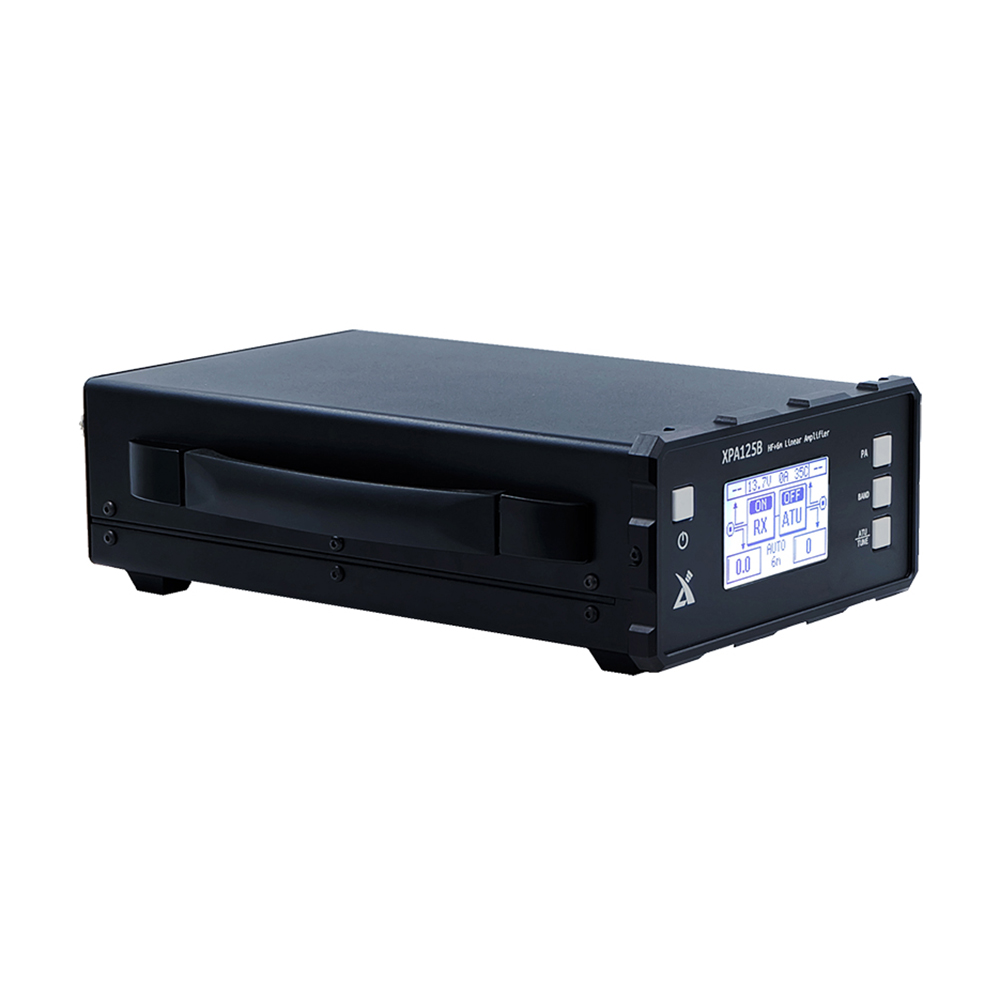

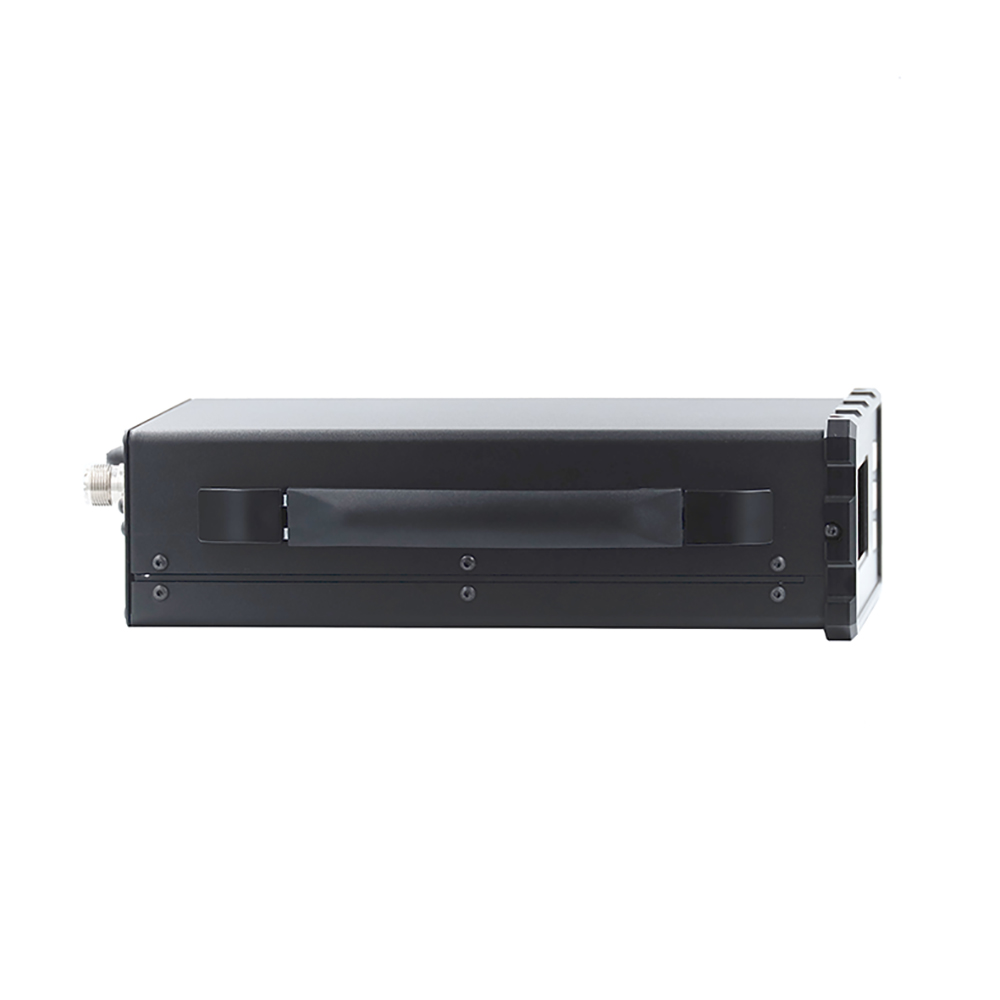

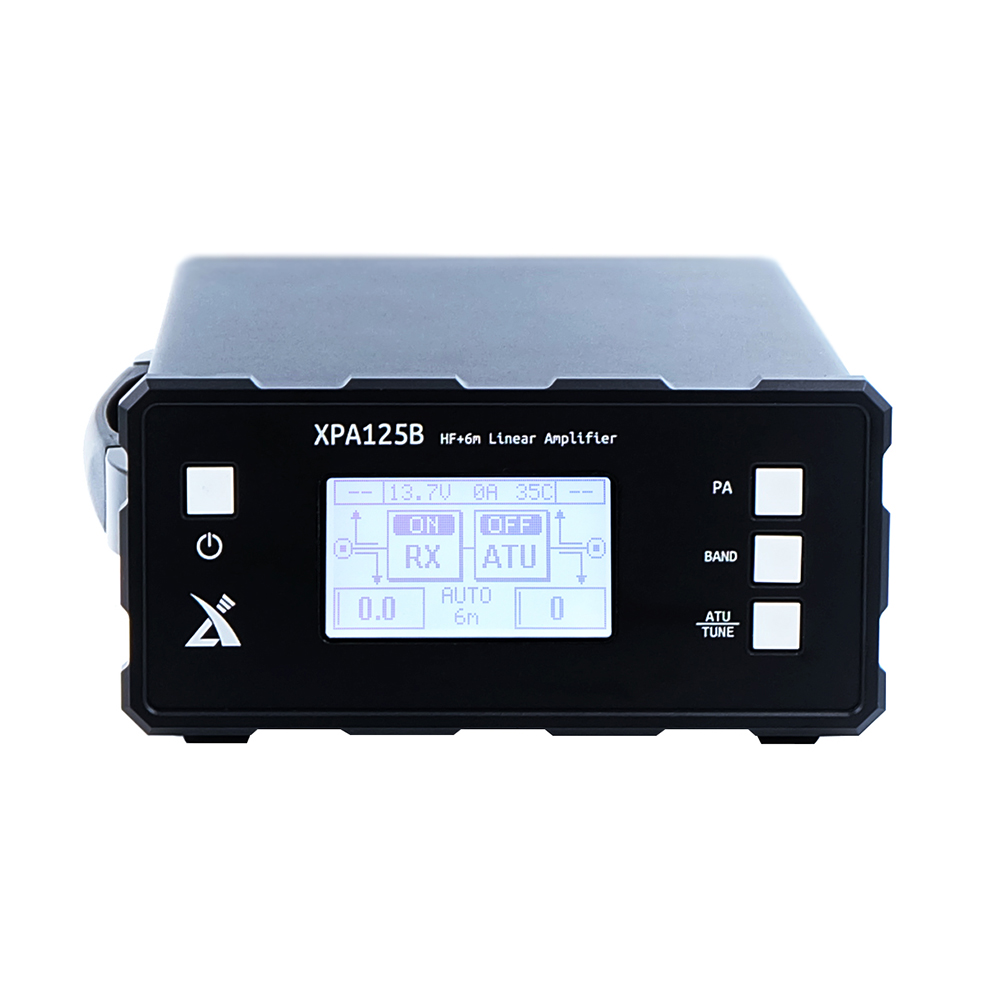

功放天调一体机 XPA125B

XPA125是协谷系列的100W PA和ATU一体机。

它可通过适配器CE-19与X5105、X108G、G1M、G90/G90S等主机快速搭建大功率短波收发器，也可以通过适配器CN-20与ICOM817等机型快速搭建大功率短波收发器。

主机为全固态CNC设计，内置完善的输入输出保护功能。



功放单元基本参数

工作频率范围：              1.8～2.0MHz              3.5～3.9MHz

                            5.3515～5.3665MHz       7.0～7.2MHz

                            10.1～10.15MHz          14.0～14.35MHz

                            18.068～18.168MHz       21.0～21.45MHz

                            24.89～24.99MHz         28.0～29.7MHz

                            50～54MHz



最大输出射频功率：                            ＜29.7MHz ： 100W（±1dB）

                                              50～54MHz ：80W（±1dB）

最高工作环境温度：                            ≤ 55℃

整机增益:                                     13dB (±1dB)

杂散抑制度：                                  ≥50dB

工作电压：                                    12～15V DC

电流参数：                                    待机  800mA @Max

发射  30A @Max





ATU自动天线调谐器单元基本参数

最大调谐范围：                               14Ω～500Ω

整机尺寸:                                     260*160*70（mm） [不包括旋钮、把手等突出物]
