便携式收发信机G90S

  • G90S是一款SDR架构的便携式20W业余无线电短波收发信机,是协谷产品家族的新成员,也是G系列的第一款便携式SDR机型。

    G90S采用24bit-CODEC采样,带来优异的收发性能以及高度可配置化功能体验;可分离机头设计,便于您灵活的安排主机的位置;内置高性能自动天调,满足您随时呼叫的需求,架设和调整天线不再是难题。

    高性能射频前端
    SSB/CW/AM三种工作模式
    1.8寸高亮度彩色TFT液晶显示屏
    ±24k带宽频谱显示、瀑布显示
    软件定义窄带滤波器(CW模式最窄可至50Hz)、内置CW解码器

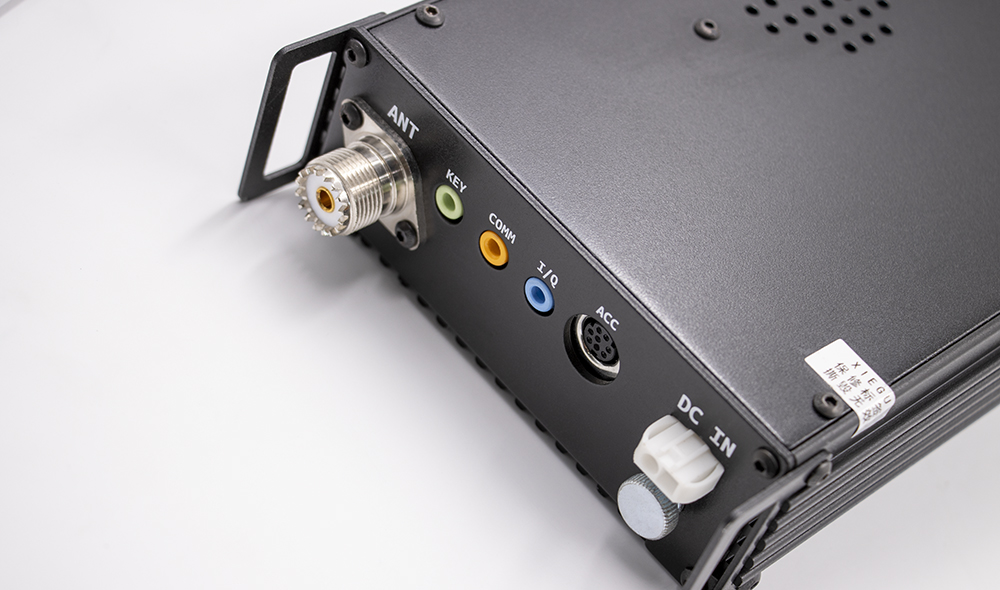

    可分离机头设计
    内置驻波扫描器
    内置高效率自动天线调谐器



    *选配件:

    CE19 :主机ACC转接卡(可做数据通信传输音频信号,或连接XPA125B功放)

    XPA125B100W功率放大器+自动天线调谐器一体机

    频率范围:
    接收:      0.5MHz~30MHz
    发射:      1.8~2.0MHz           3.5~3.9MHz
                       7.0~7.2MHz          10.1~10.15MHz
                       14.0~14.35MHz   18.068~18.168MHz
                       21.0~21.45MHz   24.89~24.99MHz
                       28.0~29.7MHz
    工作模式:CW、AM、SSB
    最小步进:10Hz
    天线阻抗:50Ω
    工作温度范围: 0℃ ~ +50℃
    频率稳定度:  开机后10~60分钟为 ±1.5ppm
                              @25℃:1ppm/小时
    电源电压:10.5~16.5V DC,负极接地
    电流消耗:接收:700mA@ Max
                         发射:6A@ Max
    机身尺寸:120*45*210mm(宽*高*长)(不含突出物)
    重量:         约1.63kg(仅主机)

    发射机参数
    射频输出功率: 20W (SSB/CW)
                           5W(AM 载波)  @13.8VDC
    杂散抑制: ≥50dB
    载波抑制: ≥40dB
    麦克风阻抗: 200~10k(常规600Ω)
    接收机参数
    电路类型:          ZIF
    邻频道抑制度:  ≥60dB
    边带抑制度:      ≥60dB

    灵敏度:

             (RE=on,ATT=off,NB=off,NR=off,SSB/CW/AM = 10dB S/N)
    镜像抑制度 : 70dB
    中频抑制度 : 60dB
    音频输出     :  0.5W (8Ω,≤10% THD)
    音频输出阻抗 :  4~16Ω



    20W SDR 短波收发信机
